JW3313S-XXX
- 品牌: 杰华特 JoulWatt
- 封装: SOP8
- 产品类别: 电池管理系统
- 主要规格参数
- 规格书&资料
- 类似产品
产品描述
JW®3313S 是一款适用于 3 串可充电锂离子电池组的低功耗电池保护 IC。
JW3313S集成高精度电压检测，实现过充、过放、过流、断线检测等多重保护功能。
JW3313S集成高精度电压检测，实现过充、过放、过流、断线检测等多重保护功能。
产品特点
输入电压高达 30V
每个电池的高精度电压检测
- 过充电检测电压VOC：
- 3.65V, 3.85V, 4.2~4.375V (25mV 步进)
- ±25mV (25℃)
- 过充电释放滞后VOCRH：
- 0.1~0.4V (100mV 步进)
- 过放电检测电压VOD：
- 2.0V、2.3V、2.5V、2.7V
- ±80mV (25℃)
- 过放电释放滞后 VODRH：
- 0.3~0.7V (200mV 步进)
三步放电过电流检测：
- 第一次检测电压VDOI1：
- 50~150mV (25mV 步进) ±10mV
- 第 2 次检测电压 VDOI2：
- 2VDOI1 ±20mV
- 短路检测电压VSHT：
- 0.4V ±50mV
每个电池的高精度电压检测
- 过充电检测电压VOC：
- 3.65V, 3.85V, 4.2~4.375V (25mV 步进)
- ±25mV (25℃)
- 过充电释放滞后VOCRH：
- 0.1~0.4V (100mV 步进)
- 过放电检测电压VOD：
- 2.0V、2.3V、2.5V、2.7V
- ±80mV (25℃)
- 过放电释放滞后 VODRH：
- 0.3~0.7V (200mV 步进)
三步放电过电流检测：
- 第一次检测电压VDOI1：
- 50~150mV (25mV 步进) ±10mV
- 第 2 次检测电压 VDOI2：
- 2VDOI1 ±20mV
- 短路检测电压VSHT：
- 0.4V ±50mV
产品参数
SOP8封装

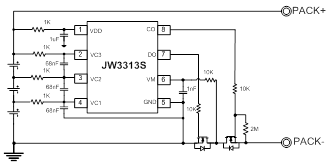

产品电路示意图
Content for Tab 3
