JWH5086A
- 品牌: 杰华特 JoulWatt
- 封装: QFN3x4-21
- 产品类别: DCDC
- 主要规格参数
- 规格书&资料
- 类似产品
产品描述
JW®H5086A 是一款基于 I2 架构的单片降压开关稳压器，可实现快速瞬态响应。 JWH5086A 在 2.7V~16V 的输入范围内工作，通过两个集成的 N 沟道 MOSFET 提供 16A 的连续输出电流。
产品特点
2.7V 至 16V 工作输入范围，外部 3.3V VCC 偏置
4V 至 16V 工作输入范围，内部偏置或外部 3.3V VCC 偏置
16A输出电流
差分输出电压远程感应
可编程精确电流限制水平
±0.5% 参考电压在 0℃ 至 +70℃ 结温范围内
FCCM操作模式
电源良好指示灯
可编程软启动时间
可选择的开关频率为 700kHz、800kHz 和 1000kHz
输出放电功能
非锁存 OCP、UVP、OVP、UVLO
热保护
产品参数
JW®H5086A 是一款基于 I2 架构的单片降压开关稳压器，可实现快速瞬态响应。 JWH5086A 在 2.7V~16V 的输入范围内工作，通过两个集成的 N 沟道 MOSFET 提供 16A 的连续输出电流。
产品特点
2.7V 至 16V 工作输入范围，外部 3.3V VCC 偏置
4V 至 16V 工作输入范围，内部偏置或外部 3.3V VCC 偏置
16A输出电流
差分输出电压远程感应
可编程精确电流限制水平
±0.5% 参考电压在 0℃ 至 +70℃ 结温范围内
FCCM操作模式
电源良好指示灯
可编程软启动时间
可选择的开关频率为 700kHz、800kHz 和 1000kHz
输出放电功能
非锁存 OCP、UVP、OVP、UVLO
热保护
产品参数
16A输出电流
可选择的开关频率为 700kHz、800kHz 和 1000kHz

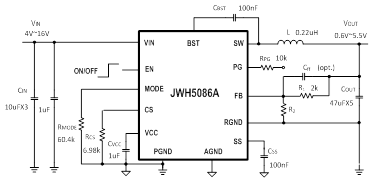

产品电路示意图
